Un USB Jig permette di entrare in download mode sui Samsung Galaxy bloccati. Ecco come costruirlo in pochi e semplici passaggi. La guida è valida per Galaxy S, Galaxy SII e Nexus S.
Cosa serve?
- 3 resistenze da 100Kohm
- 1 resistenza da 1Kohm
- Un cavo con connettore micro usb
- Una basetta preforata con piazzole ramate 7X10
- Saldatore
- Stagno
- Tronchesine da elettronica
- Tester digitale
- Kutter
Come procedo?

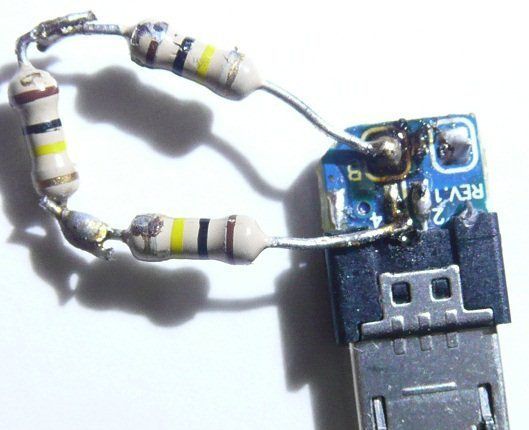

Tagliamo il cavo del caicabatterie dopo l’impugnatura del connettore micro usb e utilizzando il kutter tagliamo lo strato di plastica che ricopre il connettore facendo molta attenzione. Ora prendiamo la basetta e tagliamo un piccolo quadratino con 4 fori per lato. Prendiamo un pezzo di cavo lungo 6 cm e spelliamolo alle estremità. Mettiamo le resistenze nella basetta e saldiamole in serie in modo da raggiungere un valore di 301Khom circa (controlliamo con il tester digitale). Con l’aiuto del teste digitale individuiamo i due piedini che ci interessano (il pin4 e il pin 5). Trovati questi due cavetti saldiamo due cavetti relativi ai contatti (una estremità e l’altra direttamente alla basetta delle resistenze). Finito questo passaggio andiamo a verificare che non ci siano corti circuiti sul connettore e isoliamo il tutto con del nastro isolante. Non ci resta che spegnere il telefono e inserire il connettore creato. Finalmente entreremo in download mode dopo 2/3 secondi.
Ecco il video per costruire un USB Jig:
